高低壓成套電氣銅排鋁排電纜載流量(A)查詢表

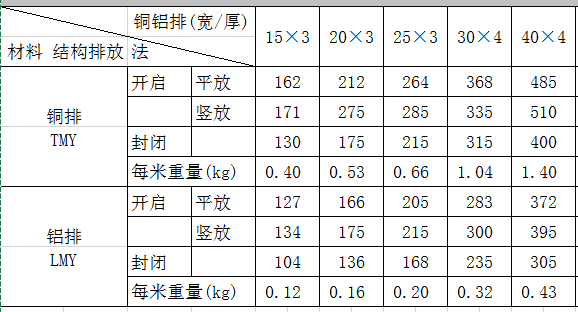

銅排、鋁排載流量（安）表

		銅鋁排(寬/厚)		15×3	20×3		25×3	30×4	40×4		40×5	50×5	50×6		60×6	60×8	60×10		80×6	80×8	80×10		100×6	100×8	100×10		120×8	120×10	2根	2根
材料結構排放		法																											60×6	80×8
銅排		開啟	平放	162	212		264	368	485		540	660	740		873	1018	1140		1115	1270	1430		1356	1565	1785		1860	1980	1340	1950
			豎放	171	275		285	335	510		580	705	775		920	1070	1195		1205	1370	1540		1475	1685	1870		1955	2170	1410	2120
TMY		封閉		130	175		215	315	400		440	540	605		718	837	935		915	1040	1170		1120	1280	1420		1485	1626	1017	1530
		每米重量		0.40	0.53		0.66	1.04	1.40		1.74	2.18	2.61		3.13	4.18	5.22		4.18	5.57	6.96		5.22	6.96	8.70		8.35	10.50	6.26	11.14
鋁排		開啟	平放	127	166		205	283	372		417	515	573		680	788	895		864	995	1115		1070	1220	1370		1420	1550	1035	1510
			豎放	134	175		215	300	395		440	546	600		715	830	935		935	1070	1200		1160	1315	1475		1550	1760	1090	1650
LMY		封閉		104	136		168	235	305		342	422	470		560	648	730		708	815	915		885	1000	1120		1177	1270	786	1191
		每米重量		0.12	0.16		0.20	0.32	0.43		0.54	0.68	0.81		0.97	1.30	1.62		1.30	1.73	2.16		1.62	2.16	2.70		2.60	3.24	1.94	6.46



	塑料銅芯線載流量(安)表

	導線截面(mm²)			1		1.5		2.5		4		6		10		16		25		35		50		70		95		120
	硬線BV	根數/單根直徑		1/1.13		1/1.37		1/1.76		1/2.24		1/2.73		7/1.33		7/1.68		7/2.11		7/2.49		19/1.81		19/2.14		19/2.49		37/2.01
	軟線BVR	根數/單根直徑		7/0.43		7/0.52		19/0.41		19/0.52		19/0.64		19/0.82		49/0.64		98/0.58		133/0.58		133/0.68		189/0.68		259/0.68		259/0.76
	開啟式載流量(安)			5		10		15		25		35		60		90		113		140		177		268		288		314
	封閉式載流量(安)			4		8		12		20		28		48		72		93		115		145		220		240		258

		注：	1.根據電流大小，按上表選擇相母線。
			2.零(N)母線按相母線截面的一半選取(但≮16mm²)。
			3.由于受元件進出線端口寬度的限制或母排不易滿足規定的電氣間隙時，可用對應塑膠線代替。
